Hebei Juliang Technology Co., Ltd. je jedním z předních výrobců a dodavatelů přesných pulzních laserových svařovacích strojů v Číně. Neváhejte a kupte si stroje schválené CE vyrobené v Číně zde z naší továrny. Všechny přizpůsobené stroje mají vysokou kvalitu a konkurenceschopnou cenu.

Když „Dostatečně blízko“ není dost dobré

Existuje celá kategorie svařování, kde se rozdíl mezi „dobrým“ a „odmítnutím“ měří v desetinách milimetru. Šperky, lékařské implantáty, letecké komponenty, obaly na elektroniku. Tyto díly nemůžete po svaření brousit-prvek je příliš malý, materiál je příliš tenký nebo to geometrie neumožňuje. Svar musí být napoprvé správný.

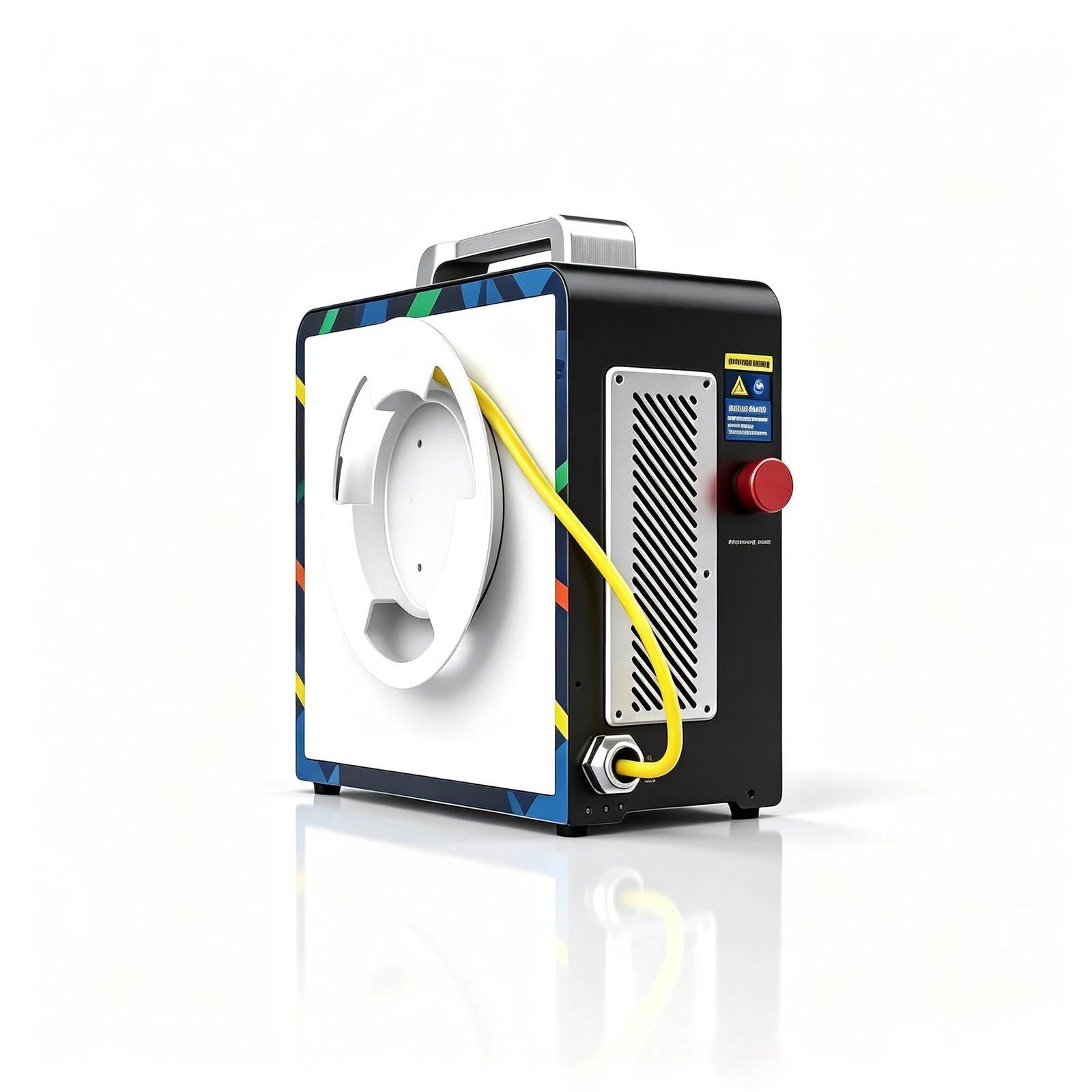

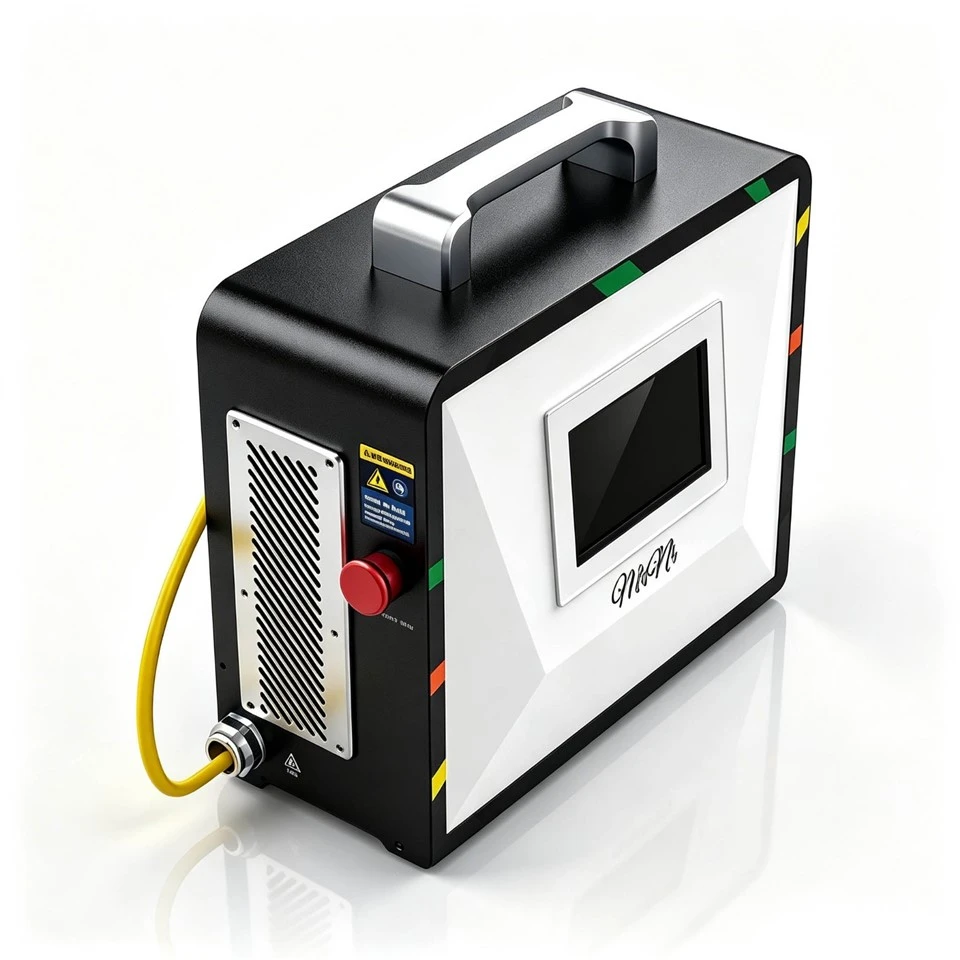

Přesně pro tyto práce je navržen přesný pulzní laserový svařovací stroj. Namísto nepřetržitého paprsku dodává energii v řízených dávkách-každý pulz je individuálně tvarován tak, aby řídil přívod tepla, pronikání a rychlost chlazení. Získáte svar, který je pokaždé stejně velký, bez zkreslení, bez změny barvy a bez čištění. Paprsek je zaostřen na bod tak malý, že můžete svařit součást o velikosti zrnka rýže. Toto není produkční stroj v tradičním slova smyslu,-je to nástroj pro výrobu věcí, které nelze vyrobit jiným způsobem.

Rozdíl mezi „Precision“ a „Just Pulsed“

Mnoho pulzních laserových svářeček se prodává jako přesné nástroje. Většina z nich není. Zde je to, co vlastně dělá stroj přesným.

Velikost bodu menší než 0,1 mm.Nejedná se o nastavení „jemného zaostření“-to je skutečný bod, který svařujete. Paprsek je zaostřen tak těsně, že oblast ovlivněná teplem- téměř neexistuje. Přilehlý materiál zůstává chladný.

Tvarování pulsu až na mikrosekundu.Nenastavujete jen výkon a frekvenci. Nastavujete dobu náběhu, dobu trvání špičky a dobu poklesu každého pulzu. To je důležité, protože různé materiály reagují na teplo různě. Rychlý vzestup s kontrolovaným poklesem zabraňuje praskání v tvrdých materiálech. Pomalý nárůst předehřeje povrch pro lepší penetraci.

Přesnost polohování s přesností několika mikronů.Skener musí pokaždé umístit paprsek přesně tam, kam jej namíříte. Pokud se systém posune, svar se posune. U 0,3mm dílu je to selhání.

Stabilní chlazení na ±0,5 stupně.I při nízkém průměrném výkonu potřebuje optika v přesném systému teplotní stabilitu. Pokud se optika roztáhne nebo smrští, změní se ohnisková vzdálenost a změní se velikost bodu. Tolerance je ±0,5 stupně.

Většina pulzních svářeček tyto specifikace nesplňuje. Ty, které ano, jsou ty, které skutečně pracují pro přesnou práci.

Skuteční-světoví uživatelé tohoto přesného pulzního laserového svařovacího stroje

Sestavení lékařského katétru

Výrobce nástrojů pro srdeční chirurgii-na bázi katetru používá přesný laser k navaření drobných rentgenkontrastní značky na distální konec katetru. Značky jsou zlaté proužky o šířce asi 0,5 mm, které se zobrazují na rentgenovém snímku. Svar musí být dostatečně pevný, aby přežil průchod skrz krevní cévu, ale teplo nemůže být tak vysoké, aby poškodilo tělo polymerového katétru.

Zde je rozhodující tvarování pulsu. Krátký, vysoký-pulz přivaří zlato ke kovové podložce, aniž by vedl teplo do polymeru. Stroj běží 24 hodin denně a poskytuje konzistentní výsledky u milionů dílů.

Letecké komponenty

Letecký dodavatel svařuje malé díly pro palivové systémy motorů a přístrojové vybavení. Materiály jsou často tepelně-zpracované slitiny, které při přehřátí ztrácejí své vlastnosti. Malý bod laseru a řízený přívod tepla znamená, že mohou svařovat bez žíhání okolního materiálu.

Komponenty hodinek

Hodinář ve Švýcarsku používá tento stroj ke svařování součástí luxusních mechanických hodinek,-jako jsou můstky, hlavy šroubů a drobné konstrukční prvky. Svary jsou kosmetické a strukturální zároveň. Schopnost laseru vytvářet neviditelné svary je jediným důvodem, proč lze tyto díly vyrobit.

Co jsme se naučili o přesném svařování

Nejčastější chyba: předpokládáme, že stroj bude kompenzovat špatné upevnění. To nebude. Pokud součást není držena bezpečně a umístěna přesně, svar bude chybný. Paprsek jde tam, kam mu řeknete, ne tam, kam jste to mysleli. Dobrá svítidla jsou přinejmenším stejně důležitá jako samotný laser.

Druhý: pokusit se svařit materiály, které nejsou kompatibilní. Některé kombinace kovů tvoří při svařování křehké intermetalické sloučeniny. Laser může provést svar, ale svar nebude držet. Poznejte své materiály a nechte si poradit ohledně kompatibility.

Třetí: zapomenutí zkontrolovat ochranné okénko. I v čistém prostředí se na okně časem nahromadí tenký film. Fólie absorbuje energii a generuje teplo, které způsobuje zkreslení. Čistěte jej denně. Vyměňte ji, když je poškrábaná.

Náš certifikát

UMP

UMP

Často kladené otázky

Jaký je rozdíl mezi standardním pulzním vláknovým laserem a přesným pulzním vláknovým laserem pro jemné svařování?

Rozdíl je v dodávkách paprsku a řídicích systémech. Precizní systém má menší zaostřený bod, stabilnější optiku, vyšší rozlišení polohování a přísnější kontrolu teploty. Nabízí také schopnost tvarování pulzu, kterou standardní systémy postrádají. Standardní pulzní laser může mít velikost bodu 0,3 mm; přesný systém se sníží na 0,05 mm nebo méně. Mechanika a optika jsou postaveny v různých tolerancích.

Může přesný pulzní laser svařovat rozdílné kovy bez vytváření křehkých intermetalických látek?

Záleží na konkrétním kovovém páru. Měď na ocel, titan na nerez a hliník na měď jsou náročné-vytvářejí křehké sloučeniny. Přesný laser může minimalizovat intermetalickou vrstvu řízením vstupu tepla a dynamiky lázně taveniny, ale stále platí základní metalurgická kompatibilita. Můžeme otestovat vaši konkrétní kombinaci v naší laboratoři a poskytnout pokyny, zda je dosažitelná.

Jak minimalizujete přívod tepla při svařování drobných součástí?

Primárním nástrojem je pulzní tvarování. Krátké šířky pulsu-pod 1 milisekundu-s řízenou dobou náběhu a sestupu minimalizují vystavení teplu. Malá velikost bodu laseru také pomáhá, protože zahřívaný objem je omezený. U extrémně citlivých součástí používáme techniku zvanou „duální-paprskové“ svařování, kdy povrch vyčistí -před-pulz s nízkým výkonem, po kterém následuje hlavní svařovací impuls. Chladicí systém je nezávislý na pulzním řízení.

Lze stroj přizpůsobit pro konkrétní ohniskové vzdálenosti a velikosti bodů?

Ano, zaostřovací čočka je vyměnitelná a určuje velikost bodu a pracovní vzdálenost. Standardní objektivy mají ohniskovou vzdálenost od 50 mm do 200 mm. Kratší ohnisková vzdálenost poskytuje menší bod, ale menší skenovací pole. Delší ohnisková vzdálenost poskytuje větší bod a větší pole. Můžeme dodat více čoček se stejným strojem a vyměnit je pro různé úlohy. Pro každý objektiv jsou uložena kalibrační data.

Jaké je typické provozní prostředí pro přesný svařovací stroj?

Stroj je navržen pro čisté výrobní prostředí. Teplota by měla být stabilní (18-25 stupňů), vlhkost nižší než 60 % a oblast by měla být bez prachu a vibrací. Stroj je laser třídy 4, takže pracovní prostor musí být uzavřený nebo obsluha musí používat vhodné ochranné brýle. Chladič vyžaduje proudění vzduchu – dodržujte kolem něj 30 cm volného prostoru. Stroj běží na standardní napájení 220V nebo 380V.

Sečteno a podtrženo
Tento přesný pulzní laserový svařovací stroj je pro lidi, kteří potřebují svařovat věci, které nelze svařovat jiným způsobem. Malé díly, tenké části, materiály citlivé na teplo-, různé kovy. Stroj vám dává kontrolu nad svarem způsobem, který nedělají stroje s kontinuální vlnou a standardní pulzní stroje.

Není to levné. Není to jednoduché. Ale pokud děláte precizní práci, je to jediný stroj, který je na to stavěný.

Pošlete nám ukázkové díly. My je svaříme a pošleme vám výsledky.
